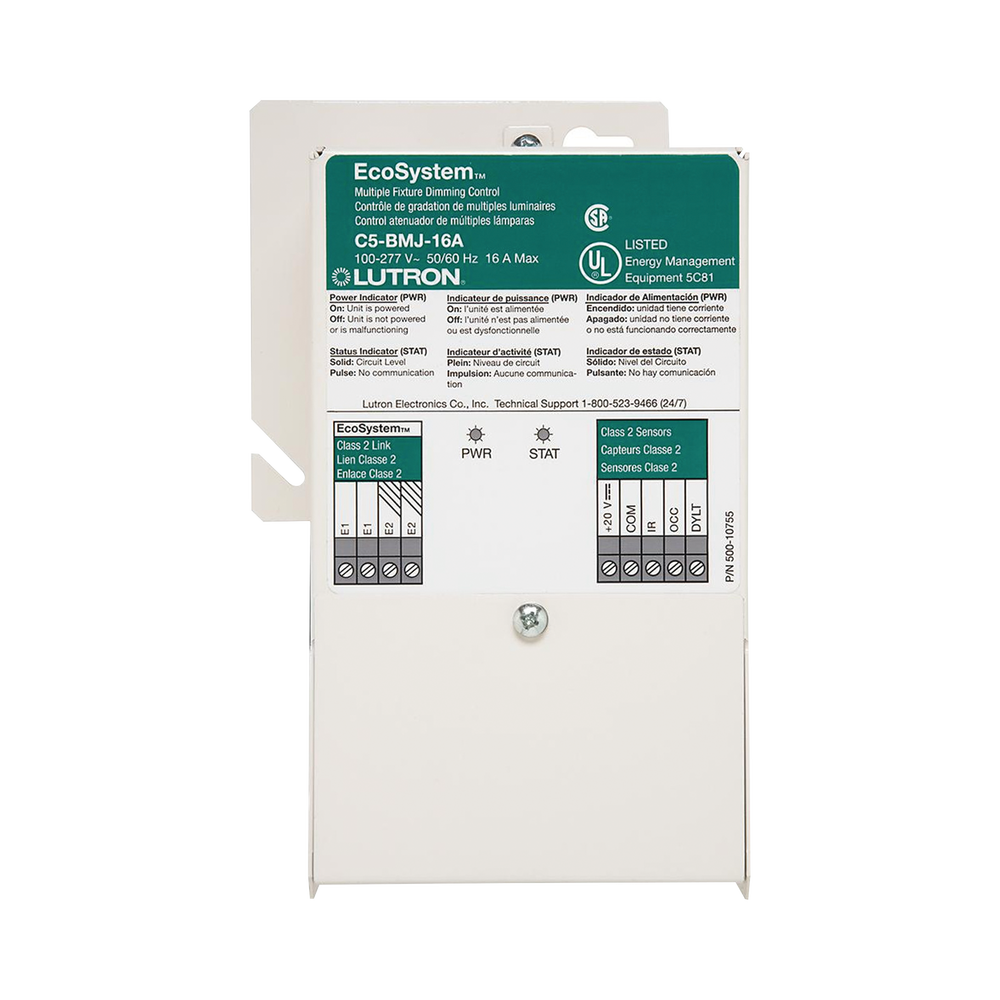

Modulo de atenuacion 16A ECOSYSTEM

$12,249.98

Sin existencias

Comparar

Características principales

  • Módulo de atenuación 16A para control preciso
  • Compatibilidad completa con ecosistema existente
  • Diseño compacto para fácil instalación
  • Alta eficiencia energética garantizada
  • Soporte para operación sin interrupciones

Especificaciones eléctricas
  • Voltaje de operación: 100–277 V~ 50/60 Hz
  • Salida conmutable: 16 A Softswitch
  • Salida de control: 500 mA para dispositivos Lutron de 3 hilos
  • Alimentación sensores: 20 V-, máx. 50 mA
  • Capacidad de carga: 16 A para atenuación de múltiples luminarias
Características técnicas
  • Rango de atenuación: 100% a nivel mínimo (10% Eco-10, 5% Compact SE, 1% Hi-lume)
  • Memoria no volátil: Almacenamiento de datos por 10 años
  • Conformidad: UL 916, CSA 184, NOM, CEC
  • Protección: ESD ANSI/ESD S20.20, ANSI C62.41 Categoría A hasta 6 kV
Condiciones operativas
  • Temperatura: 32°F a 104°F (0°C a 40°C)
  • Humedad: <90% sin condensación
  • Altitud: Hasta 2000 m (6562 pies)
  • Aplicación: Uso interior exclusivamente
Dimensiones
  • A: 7.8 in (200 mm)
  • B: 5.0 in (130 mm)
  • C: 2.5 in (65 mm)

Compatibilidad
  • Eco-10
  • Hi-lume
  • PHPM-WBX-120-WH
  • PHPM-WBX-DV-WH
  • PHPM-WBX-277/DV
Carga atenuable
  • Incandescente
  • Halógena
  • MLV
  • ELV (requiere aprobación del fabricante para control de fase inversa)
  • Neón/Catodo frío
  • Balasto fluorescente Tu-Wire Lutron

Requisitos de instalación
  • Montaje en caja de conexiones estándar 4′ x 4′ (102mm x 102mm)
  • Separación mínima de 0.25′ (6.4mm) entre cableado IEC PELV/NEC Clase 2 y voltaje de línea
  • Cableado entre módulo y balastros ≤500 ft (150m)
  • Cableado entre módulo y sensores según especificaciones del fabricante
  • Acometida y cables de carga conectados en caja de conexiones
Conexiones
  • EcoSystem bus (E1, E2): 22 AWG a 12 AWG (0.5mm² a 4.0mm²) cable sólido
  • Sensores IEC PELV/NEC Clase 2: 22 AWG a 12 AWG (0.5mm² a 4.0mm²) cable sólido
  • Conexión de 4 conductores: Hot conmutable, Hot atenuado, Neutro y Tierra

Certificaciones
  • UL 916 Listed
  • CSA 184 Certified
  • NOM
  • California Energy Commission Listed
  • Conforme a ISO 9001.2000
