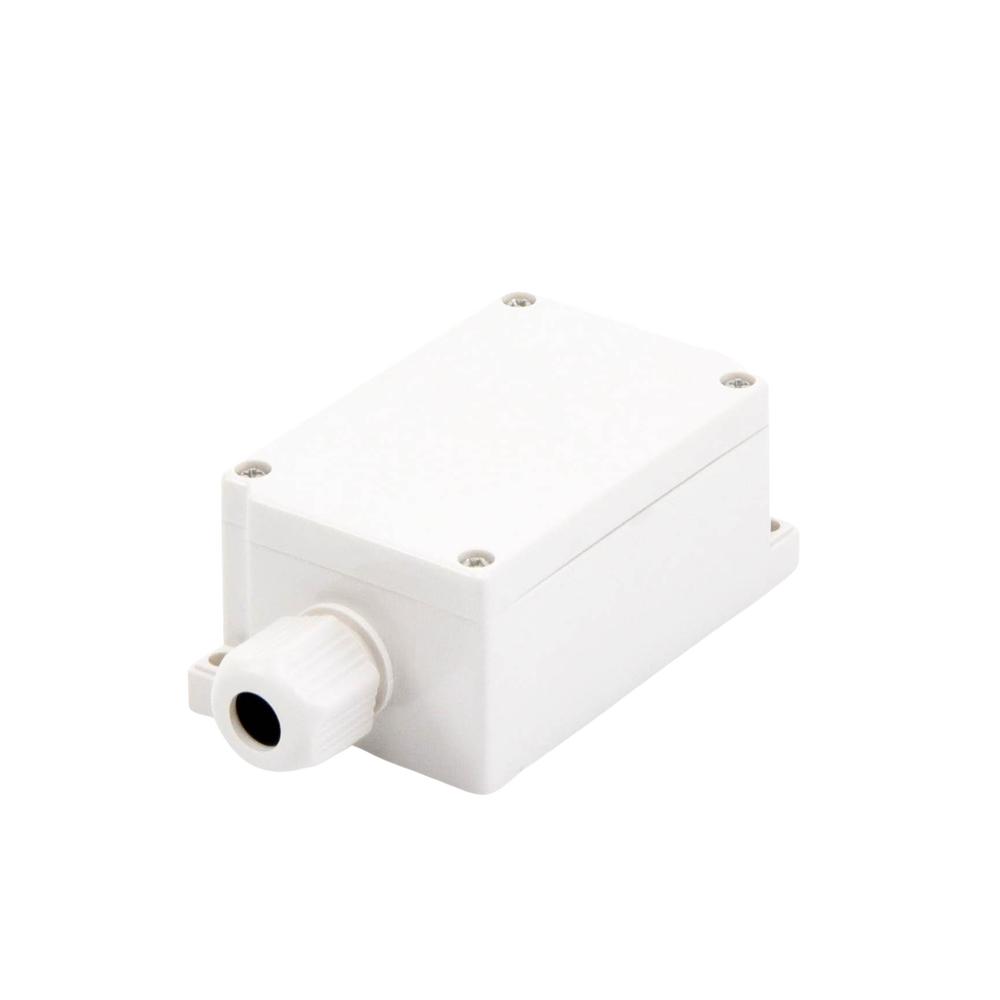

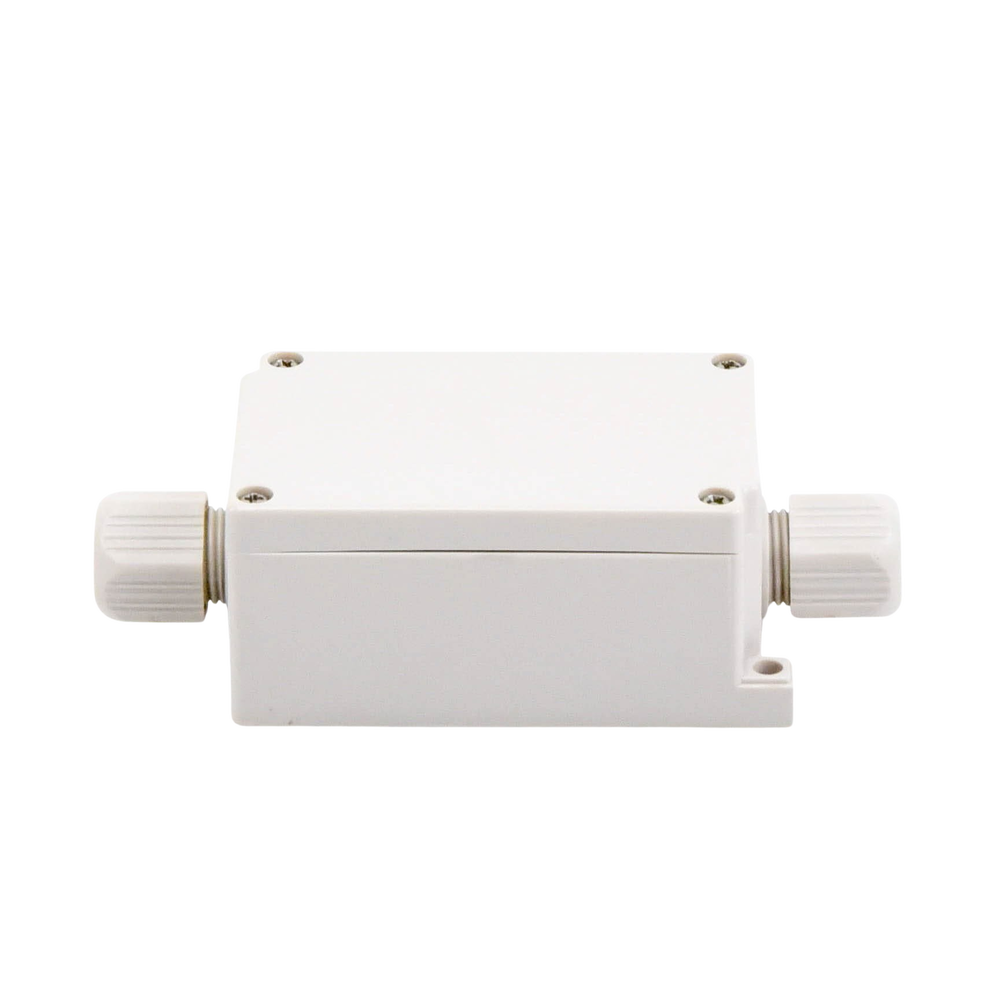

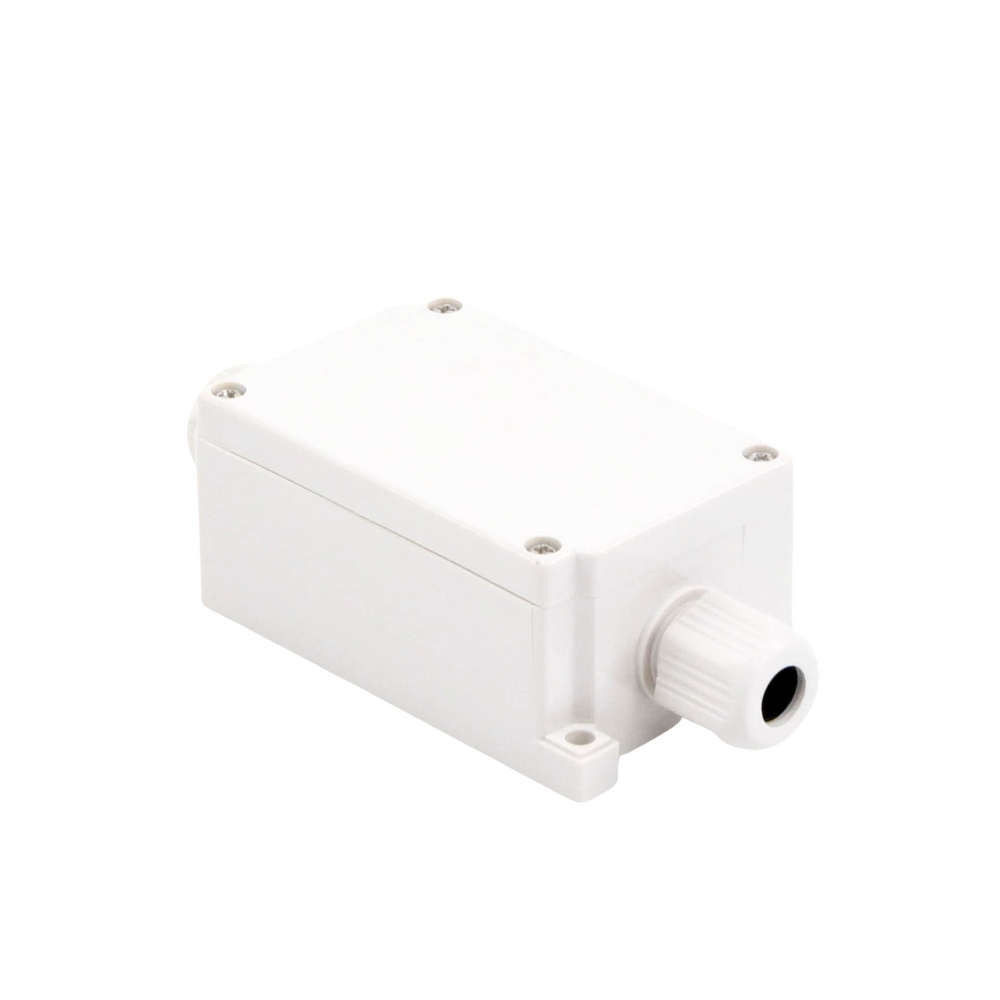

Caja de Conexi??n Exterior con Conexi??n Lateral para 6 L??neas (doble tornillo). Incluye Glǭndulas.

Gabinete para exterior con terminales de conexi??n en paralelo para 6 l??neas.

Caracter??sticas destacadas

• Material plǭstico.
• Tama??o: 125 x 55 x 40 mm
• Recomendado para calibres 12-22 AWG
• Grado de protecci??n: IP66
• Rango de temperatura de operaci??n: -40??C a +120??C
• Recomendado para uso con:
  • Corriente alterna 110 Vca mǭximo 3 Amp.
  • Corriente directa 12 Vcc / 24 Vcc mǭximo 10 Amp.

Proceso de instalaci??n

1. Se retira la tapa del gabinete y se aflojan ambas glǭndulas opresoras.
2. Se debe garantizar que el sistema no estǸ energizado.
3. Se introducen ambos cables al cuerpo del gabinete cuidando no lastimar el empaque.
4. Se procede a desforrar cada cable y se coloca la terminal tipo herradura.
5. Se aflojan los tornillos de las terminales y se procede a colocar uno a uno cada terminal correspondiente y se ajusta dicho tornillo por cada terminal.
6. Antes de cerrar el gabinete, se debe revisar que no exista contacto entre ambas l??neas.
7. Se procede a ajustar las glǭndulas y se coloca la tapa del gabinete.

Notas destacadas

• Se recomienda usar terminales tipo herradura para asegurar correcta instalaci??n (no usar cable directo sobre terminal).
• El terminado o ponchado de terminales tipo herradura debe realizarse despuǸs de introducir el cable al gabinete.
• Se recomienda el uso de cable multifilamento para esta aplicaci??n.
